Dienstag, 3. Januar 2012, 11:59

An welchem Pin liegt Strom an?


Wird nicht angezeigt, wenn Sie angemeldet sind!

Hallo,

Ermal von mir ein frohes Neues an alle :-D

Ich stehe zurzeit mit Daylightrunning im Kontakt wegen einem Leaving Home Modul.

Deren normale Module können die Rücklichter nicht mit ansteuern. Sie meinten aber, dass sie mit meiner Hilfe ein Modul erstellen können, welches auch die Rücklichter ansteuert.

Mir geht es bei dem Modul nur um Leaving Home. Tagfahrlicht brauche ich nicht.

Folgendes brauchen sie:
"wir bräuchten, um ein solches Modul zu erstellen, ein Foto von Ihrem Sicherungskasten
und die Belegung der Sicherungen in diesem Foto makiert. Desweiteren müssen wir wissen an welchen
Pin bei gezogener Sicherung (eingeschaltete Lichtquelle) Strom anliegt."

Die Sicherungskästen in Innen- und Motorraum habe ich fotografiert und beschriftet. Die Bilder habe ich mal mit hochgeladen. Falls euch was auffällt (falsch oder fehlend...) dann sagt mal bitte Bescheid ;-)

Aber das wichtigste: Kann mir jemand sagen, an welchem Pin bei gezogener Sicherung (eingeschaltete Lichtquelle) Strom anliegt?

Mit welcher Sicherung sind die Rücklichter abgesichert? In der Bedienungsanleitung tauchen sie nicht mit auf. Sind die mit über die Abblend- oder Bremslichter abgesichert?

Und laut Bedienungsanleitung müsste das Rückfahrlicht ne 7,5A-Sicherung haben. An der beschriebenen Stelle ist aber bei mir ne 5A-Sicherung...woran liegt das?

Langer Text :oops: aber ich hoffe, mir kann jemand dabei helfen ;-)

Viele Grüße
Günni
»guenni_1« hat folgende Bilder angehängt:

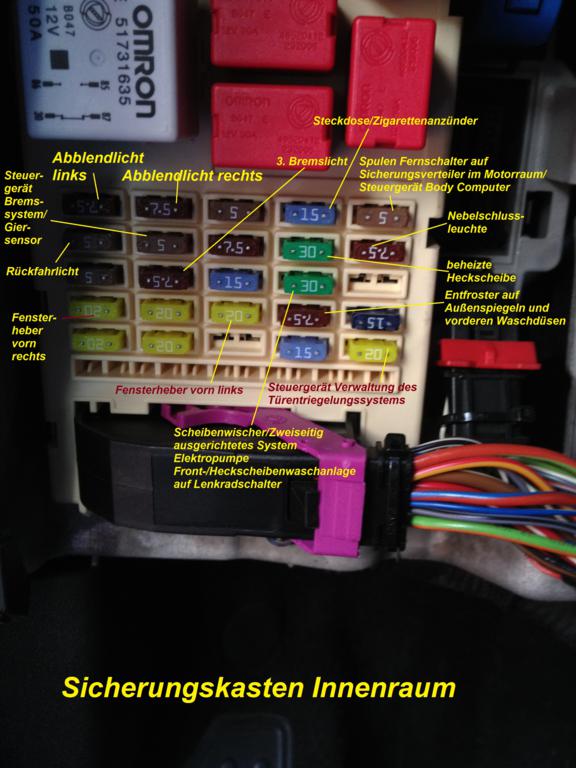

  • Sicherungskasten innen_576x768.jpg

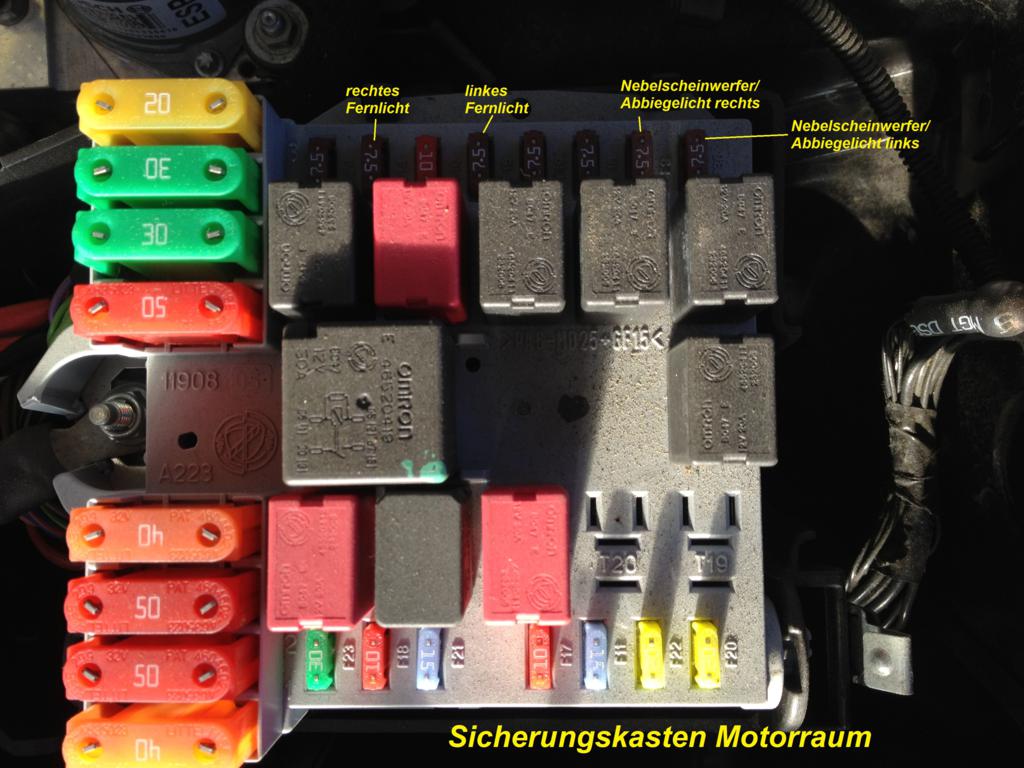

  • Sicherungskasten Motorraum_1024x768.jpg

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »guenni_1« (3. Januar 2012, 11:59)

Infos über meinen Bravo: 1.9 M-Jet 8V Dynamic, Crossover Schwarz, PDC, MP3-Radio, Sportfedern, Original 17" Alus, Tempomat, Mittelarmlehne, Ambientebeleuchtung, Lederlenkrad und -schaltknauf, MY2010 Scheinwerfer, Grill mattschwarz


Red229

Bravo-Legende

  • »Red229« ist männlich

Beiträge: 3 231

Registrierungsdatum: 28. Januar 2008

Wohnort: Niederbayern

Danksagungen: 19

  • Nachricht senden

2

Dienstag, 3. Januar 2012, 12:39

die rl sollten übers standlicht mit abgesichert sein. und das wäre die sicherung F49 (5A) im sicherungskasten unter dem lenkrad!




gruß steve
Die blaue EX-Lady
Vögeln, die auf mein Auto kacken, gehört der Arsch zugenäht!

Infos über meinen Bravo: hat jetzt einen neuen besitzer


guenni_1

Bravo-Profi

  • »guenni_1« ist männlich

Beiträge: 429

Registrierungsdatum: 28. Februar 2010

  • Nachricht senden

3

Dienstag, 3. Januar 2012, 13:45

ok vielleicht würde es da ja schon funktionieren, wenn man das Modul statt wie vorgesehen in den Sicherungsplatz fürs Abblendlicht steckt sondern in den fürs Standlicht.

Ich hätte es ja sogar am liebsten wenn nur Standlicht (+Rücklicht) als Leaving Home angehen.

Fehlt nur noch die Frage nach dem Strom ;-)

Infos über meinen Bravo: 1.9 M-Jet 8V Dynamic, Crossover Schwarz, PDC, MP3-Radio, Sportfedern, Original 17" Alus, Tempomat, Mittelarmlehne, Ambientebeleuchtung, Lederlenkrad und -schaltknauf, MY2010 Scheinwerfer, Grill mattschwarz


  • »BravoMaseratie« ist männlich

Beiträge: 4 255

Registrierungsdatum: 11. Mai 2010

Wohnort: Karl-Marx-Stadt

Danksagungen: 78

  • Nachricht senden

4

Dienstag, 3. Januar 2012, 13:52

Aber nur Standlicht???? Damit siehst du ja garnichts weiter der sinn ist doch eigentlich das dir das Licht den Weg weißt???

guenni_1

Bravo-Profi

  • »guenni_1« ist männlich

Beiträge: 429

Registrierungsdatum: 28. Februar 2010

  • Nachricht senden

5

Dienstag, 3. Januar 2012, 14:00

doch das könnte reichen. Die Bella steht in einem Carport einige Meter vom Haus entfernt. Ohne Licht sieht man da nicht wo man hintritt.
Ich drücke da meistens öffter auf die Öffnen-Taste der Fernbedienung weil selbst das Licht des Blinkers schon reicht um zu sehen wo man hintritt.

Leaving Home mit Abblendlicht wäre natürlich auch ok. Nur um die Lämpchen zu schonen dachte ich mir, dass Standlicht auch reicht.

Bei BMW geht beim originalen Leaving-(und Coming-) Home auch nur das Standlicht (die Angeleyes) an. Zumindest beim 1er und aktuellen 3er ;-)

Infos über meinen Bravo: 1.9 M-Jet 8V Dynamic, Crossover Schwarz, PDC, MP3-Radio, Sportfedern, Original 17" Alus, Tempomat, Mittelarmlehne, Ambientebeleuchtung, Lederlenkrad und -schaltknauf, MY2010 Scheinwerfer, Grill mattschwarz


  • »BravoMaseratie« ist männlich

Beiträge: 4 255

Registrierungsdatum: 11. Mai 2010

Wohnort: Karl-Marx-Stadt

Danksagungen: 78

  • Nachricht senden

6

Dienstag, 3. Januar 2012, 14:09

Deren Standlichter sind aber auch deren Tagfahrleuchten und damit deutlich heller... wäre es da nicht einfacher eine Solarlampe am Carport zu befestigen die mit bewegensmelder ist???

(Wäre wahrscheinlich sogar günstiger ;)

guenni_1

Bravo-Profi

  • »guenni_1« ist männlich

Beiträge: 429

Registrierungsdatum: 28. Februar 2010

  • Nachricht senden

7

Dienstag, 3. Januar 2012, 14:36

naja einfacher (und vllt günstiger) wäre es sicher.
aber man parkt ja auch mal wo anders und ich finds halt bei anderen Autos immer toll wenn das Licht an geht beim öffnen ;-) Ist eben auch so ne Sache, die man nicht unbedingt brauchen würde aber haben möchte :oops:

aber erstmal sehen, ob die überhaupt so ein Modul machen können und was es dann kostet ;-)

Infos über meinen Bravo: 1.9 M-Jet 8V Dynamic, Crossover Schwarz, PDC, MP3-Radio, Sportfedern, Original 17" Alus, Tempomat, Mittelarmlehne, Ambientebeleuchtung, Lederlenkrad und -schaltknauf, MY2010 Scheinwerfer, Grill mattschwarz


  • »BravoMaseratie« ist männlich

Beiträge: 4 255

Registrierungsdatum: 11. Mai 2010

Wohnort: Karl-Marx-Stadt

Danksagungen: 78

  • Nachricht senden

8

Dienstag, 3. Januar 2012, 14:42

aber reicht es dir dann nicht wenn zum Beispiel nur das Fernlicht angeht???

guenni_1

Bravo-Profi

  • »guenni_1« ist männlich

Beiträge: 429

Registrierungsdatum: 28. Februar 2010

  • Nachricht senden

9

Dienstag, 3. Januar 2012, 15:01

ne wenn dann solls schon halbwegs original aussehen. also Standlicht mit Rücklicht oder Abblendlicht mit Rücklicht ;-)

Infos über meinen Bravo: 1.9 M-Jet 8V Dynamic, Crossover Schwarz, PDC, MP3-Radio, Sportfedern, Original 17" Alus, Tempomat, Mittelarmlehne, Ambientebeleuchtung, Lederlenkrad und -schaltknauf, MY2010 Scheinwerfer, Grill mattschwarz


  • »BravoMaseratie« ist männlich

Beiträge: 4 255

Registrierungsdatum: 11. Mai 2010

Wohnort: Karl-Marx-Stadt

Danksagungen: 78

  • Nachricht senden

10

Dienstag, 3. Januar 2012, 15:46

Das verstehe ich schon ;) Standlicht wäre mir halt zu wenig licht... Wenn man das irgendwie auf die Nebler machen könnte so wie es bei VW und Marcedes mal war das fände ich toll...


scubidu24

Bravo-Professor

Beiträge: 2 063

Registrierungsdatum: 19. Oktober 2008

Danksagungen: 14

  • Nachricht senden

11

Dienstag, 3. Januar 2012, 17:57

Zitat

Original von BravoMaseratie
Das verstehe ich schon ;) Standlicht wäre mir halt zu wenig licht... Wenn man das irgendwie auf die Nebler machen könnte so wie es bei VW und Marcedes mal war das fände ich toll...


Dann würde ich das Teil sofort kaufen (auch wenns ein bissi "gebastelt" aussieht). Total hirnverbrannt finde ich, dass das Xenon-Abblendlicht bei jedem Aufschliessen angeht (z.T. bei VW und Skoda so). Bei Audi sinds die Nebler.

Infos über meinen Bravo: T-Jet 150 PS, dezent optimiert :)


guenni_1

Bravo-Profi

  • »guenni_1« ist männlich

Beiträge: 429

Registrierungsdatum: 28. Februar 2010

  • Nachricht senden

12

Dienstag, 3. Januar 2012, 19:17

kann mir noch jemand bei der Frage helfen:

Zitat

Aber das wichtigste: Kann mir jemand sagen, an welchem Pin bei gezogener Sicherung (eingeschaltete Lichtquelle) Strom anliegt?


Danke ;-)

Infos über meinen Bravo: 1.9 M-Jet 8V Dynamic, Crossover Schwarz, PDC, MP3-Radio, Sportfedern, Original 17" Alus, Tempomat, Mittelarmlehne, Ambientebeleuchtung, Lederlenkrad und -schaltknauf, MY2010 Scheinwerfer, Grill mattschwarz


Red229

Bravo-Legende

  • »Red229« ist männlich

Beiträge: 3 231

Registrierungsdatum: 28. Januar 2008

Wohnort: Niederbayern

Danksagungen: 19

  • Nachricht senden

13

Dienstag, 3. Januar 2012, 23:13

das wirste wohl oder übel selbst ausmessen müssen! das steht leider nicht im elearn!




gruß steve
Die blaue EX-Lady
Vögeln, die auf mein Auto kacken, gehört der Arsch zugenäht!

Infos über meinen Bravo: hat jetzt einen neuen besitzer


guenni_1

Bravo-Profi

  • »guenni_1« ist männlich

Beiträge: 429

Registrierungsdatum: 28. Februar 2010

  • Nachricht senden

14

Mittwoch, 4. Januar 2012, 11:31

Steve, bist du sicher, dass das Standlicht nur eine Sicherung hat? Der gute Mann von daylightrunning meinte, dass dies sehr ungewöhnlich sei. Weil Standlicht meistens links und rechts getrennt abgesichert sei.

Infos über meinen Bravo: 1.9 M-Jet 8V Dynamic, Crossover Schwarz, PDC, MP3-Radio, Sportfedern, Original 17" Alus, Tempomat, Mittelarmlehne, Ambientebeleuchtung, Lederlenkrad und -schaltknauf, MY2010 Scheinwerfer, Grill mattschwarz


  • »BravoMaseratie« ist männlich

Beiträge: 4 255

Registrierungsdatum: 11. Mai 2010

Wohnort: Karl-Marx-Stadt

Danksagungen: 78

  • Nachricht senden

15

Mittwoch, 4. Januar 2012, 11:33

Schon mal hier geschaut... das ist zwar vom punto aber vllt hilft es ja
www.autoextrem.de/attachment,attachmenti…-1187804058.htm

Ich weiß auch nicht so ganz was die meinen... den Pin vom Stecker oder???

tomsab0

Bravo-Profi

  • »tomsab0« ist männlich

Beiträge: 560

Registrierungsdatum: 16. Februar 2010

Wohnort: Österreich

  • Nachricht senden

16

Mittwoch, 4. Januar 2012, 11:51

Zitat

Original von Red229
die rl sollten übers standlicht mit abgesichert sein. und das wäre die sicherung F49 (5A) im sicherungskasten unter dem lenkrad!




gruß steve


F49 ist fürs Amaturenbrett, etc...

Wäre es nicht möglich, dass das Standlicht mit dem Abblendlicht zusammen abgesichert ist?

Infos über meinen Bravo: war ein Delta Tjet


Red229

Bravo-Legende

  • »Red229« ist männlich

Beiträge: 3 231

Registrierungsdatum: 28. Januar 2008

Wohnort: Niederbayern

Danksagungen: 19

  • Nachricht senden

17

Mittwoch, 4. Januar 2012, 12:16

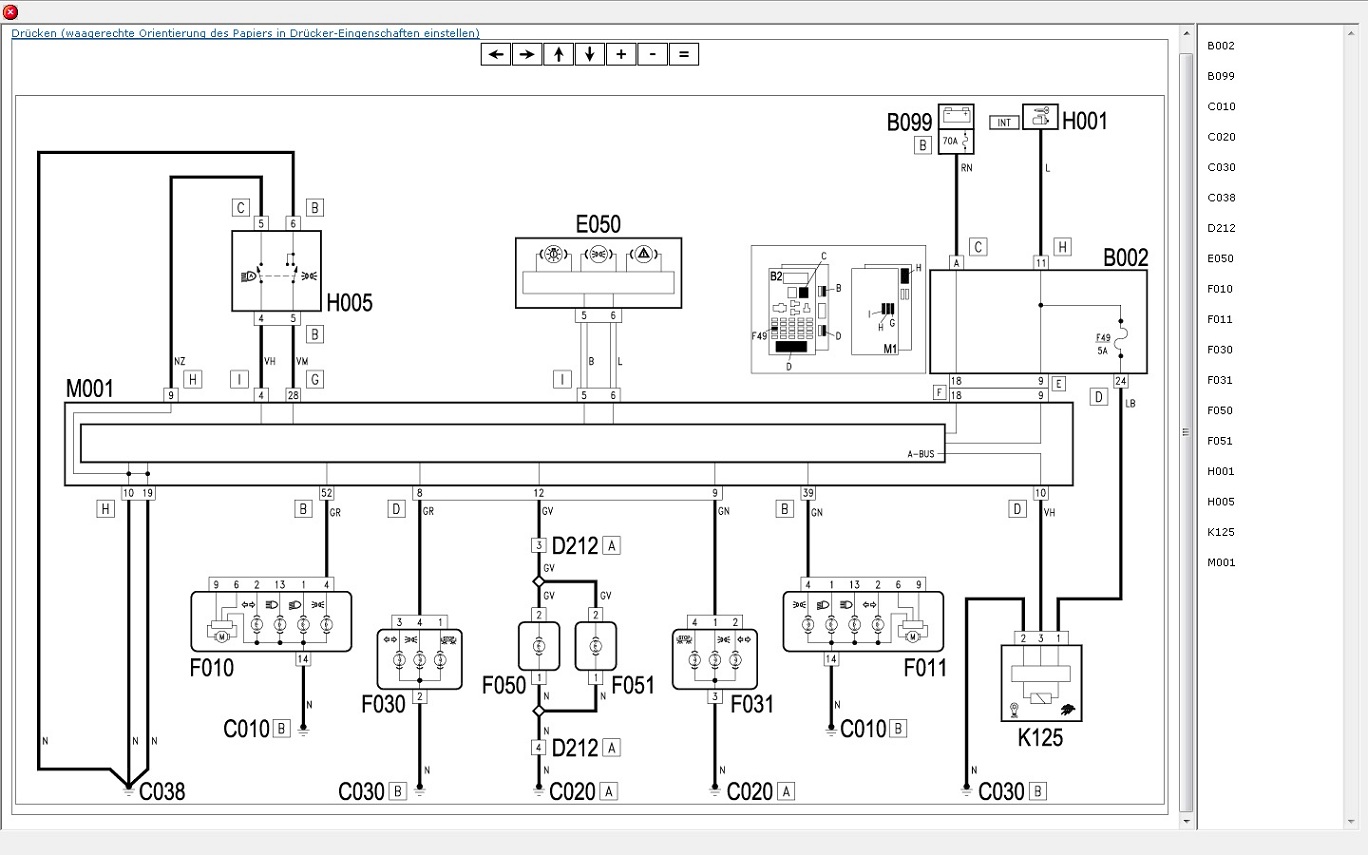

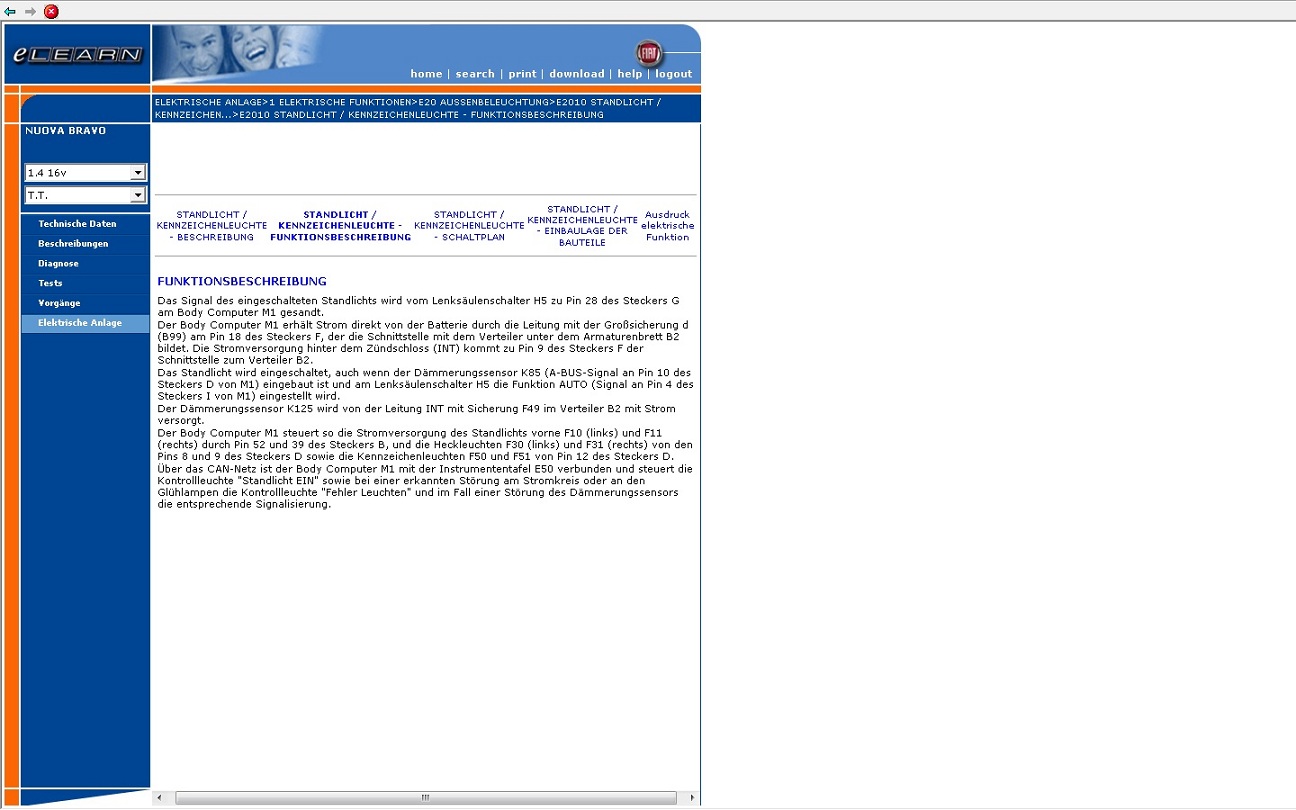

hier habt ihr die funktionsbeschreibung und den schaltplan:



gruß steve
»Red229« hat folgende Bilder angehängt:
  • Unbenannt.jpg
  • Unbenannt2.jpg
Die blaue EX-Lady
Vögeln, die auf mein Auto kacken, gehört der Arsch zugenäht!

Infos über meinen Bravo: hat jetzt einen neuen besitzer


guenni_1

Bravo-Profi

  • »guenni_1« ist männlich

Beiträge: 429

Registrierungsdatum: 28. Februar 2010

  • Nachricht senden

18

Mittwoch, 4. Januar 2012, 13:05

Also bei f010 und f011 ist ein Standlichtsymbol wenn ich das recht deute, oder?

Infos über meinen Bravo: 1.9 M-Jet 8V Dynamic, Crossover Schwarz, PDC, MP3-Radio, Sportfedern, Original 17" Alus, Tempomat, Mittelarmlehne, Ambientebeleuchtung, Lederlenkrad und -schaltknauf, MY2010 Scheinwerfer, Grill mattschwarz


  • »BravoMaseratie« ist männlich

Beiträge: 4 255

Registrierungsdatum: 11. Mai 2010

Wohnort: Karl-Marx-Stadt

Danksagungen: 78

  • Nachricht senden

19

Mittwoch, 4. Januar 2012, 13:31

Zitat

Original von guenni_1
Also bei f010 und f011 ist ein Standlichtsymbol wenn ich das recht deute, oder?


Das steht auch in der beschreibung ;) links und rechts

guenni_1

Bravo-Profi

  • »guenni_1« ist männlich

Beiträge: 429

Registrierungsdatum: 28. Februar 2010

  • Nachricht senden

20

Mittwoch, 4. Januar 2012, 14:32

Ah und f30 und f31 sind die Rücklichter. Hatte ich beim ersten lesen irgendwie übersehen ;-)

Edit: aber ich sehe gerade, dass die 31 im sicherungskasten im Innenraum ist und die 30 im motorraum...
Und laut Bedienungsanleitung sind über f10, f11, f30 und f31 ganz andere Sachen abgesichert

Dieser Beitrag wurde bereits 2 mal editiert, zuletzt von »guenni_1« (4. Januar 2012, 14:38)

Infos über meinen Bravo: 1.9 M-Jet 8V Dynamic, Crossover Schwarz, PDC, MP3-Radio, Sportfedern, Original 17" Alus, Tempomat, Mittelarmlehne, Ambientebeleuchtung, Lederlenkrad und -schaltknauf, MY2010 Scheinwerfer, Grill mattschwarz
