LED Farben änderung rundrum!!

mz-computer

Bravo-Schrauber

  • »mz-computer« ist männlich

Beiträge: 324

Registrierungsdatum: 13. April 2009

Wohnort: Kappeln

Danksagungen: 4

  • Nachricht senden

101

Donnerstag, 20. August 2009, 08:46


Wird nicht angezeigt, wenn Sie angemeldet sind!

kannst ja hochschicken und ich mach dir das!!!^^Ja alles ohne Wiederstände

Infos über meinen Bravo: T-Jet 120 PS, Weiß, getönte Scheiben, Eibach 50/30, LED Ausstiegslicht, blaue farbige Bedienelemente

italiano118

Bravo-Fahrer

  • »italiano118« ist männlich

Beiträge: 219

Registrierungsdatum: 13. Januar 2009

Wohnort: Schweiz

  • Nachricht senden

102

Donnerstag, 20. August 2009, 08:52

Zitat

Original von mz-computer
kannst ja hochschicken und ich mach dir das!!!^^Ja alles ohne Wiederstände


Sehr sehr lieb von dir, dann müsste ich jedoch ca. 1 Woche ohne auto oder besser ohne tacho auskommen hehe, falls ich es nicht hinbekomme wäre dies wirklich eine überlegung wert. VIELEN Dank.

Infos über meinen Bravo: Fiat Bravo 1.4 T-Jet, K&W Gewindefahrwerk, NSL, Scheiben, CSC Endschalldämpfer, B&M Sportluftfilter

mz-computer

Bravo-Schrauber

  • »mz-computer« ist männlich

Beiträge: 324

Registrierungsdatum: 13. April 2009

Wohnort: Kappeln

Danksagungen: 4

  • Nachricht senden

103

Donnerstag, 20. August 2009, 08:55

Kannst wenigstens sagen wenn du geblitzt wirst das du kein Tacho hast weil die vergessen haben das einzubauen!!!^^ Einfach probieren sonst kann man das ja auch per Bilder machen!!

Infos über meinen Bravo: T-Jet 120 PS, Weiß, getönte Scheiben, Eibach 50/30, LED Ausstiegslicht, blaue farbige Bedienelemente

_Mike_

Bravo-Profi

  • »_Mike_« ist männlich

Beiträge: 637

Registrierungsdatum: 7. Juli 2009

Wohnort: Österreich

  • Nachricht senden

104

Donnerstag, 20. August 2009, 08:56

Schaut wirklich super aus...gefällt mir sehr gut.
Hmmm.....leider bist noch weiter entfernt von mir. Hätte es auch so gern...

Lg mike
“Fehlende PS werden durch Wahnsinn ersetzt”
“Überhole mich ruhig. Wir treffen uns an der nächsten Ampel”
Meine Bella

Infos über meinen Bravo: 1,4l; 16V; 90PS; schwarz Metallic; Novitec Dublex Endschlalldämpfer (4x 70x90mm); Dachspoiler Merkur; LED Unterbodenbeleuchtung blau, Merkur Frontansatz, Autec 17" Chrom, 40mm Spurenverbreiterung, 15mm Sportfedern,

italiano118

Bravo-Fahrer

  • »italiano118« ist männlich

Beiträge: 219

Registrierungsdatum: 13. Januar 2009

Wohnort: Schweiz

  • Nachricht senden

105

Donnerstag, 20. August 2009, 09:18

Zitat

Original von mz-computer
Kannst wenigstens sagen wenn du geblitzt wirst das du kein Tacho hast weil die vergessen haben das einzubauen!!!^^ Einfach probieren sonst kann man das ja auch per Bilder machen!!


Hahahah :-D :-D Das wäre mal ne ausrede.
Werde sicher mal selbst anfangen, warte noch auf die LEDS.

LG

Infos über meinen Bravo: Fiat Bravo 1.4 T-Jet, K&W Gewindefahrwerk, NSL, Scheiben, CSC Endschalldämpfer, B&M Sportluftfilter

_Mike_

Bravo-Profi

  • »_Mike_« ist männlich

Beiträge: 637

Registrierungsdatum: 7. Juli 2009

Wohnort: Österreich

  • Nachricht senden

106

Donnerstag, 20. August 2009, 09:21

Manipuliert man so nicht auch den km stand? *gg*

Sag dann bitte bescheid,ob easy ist,oder doch eine schwierige arbeit.

Lg mike
“Fehlende PS werden durch Wahnsinn ersetzt”
“Überhole mich ruhig. Wir treffen uns an der nächsten Ampel”
Meine Bella

Infos über meinen Bravo: 1,4l; 16V; 90PS; schwarz Metallic; Novitec Dublex Endschlalldämpfer (4x 70x90mm); Dachspoiler Merkur; LED Unterbodenbeleuchtung blau, Merkur Frontansatz, Autec 17" Chrom, 40mm Spurenverbreiterung, 15mm Sportfedern,

visitorsam

Moderator

  • »visitorsam« ist männlich

Beiträge: 4 681

Registrierungsdatum: 2. Februar 2009

Wohnort: Scherfede

Danksagungen: 15

  • Nachricht senden

107

Donnerstag, 20. August 2009, 09:31

Das sieht wirklich geil aus. Leider sieht man von dem geänderten Display nicht so viel :(

EIn paar Mehr Infos hätt ich gerne nocht, was für eine Lichtstärke haben deine Blauen und Roten LEDs? Sind das die gleichen wie für die Türen?

Mach mal eine genaue Aufstellung wieviel LEDs wofür draufgegangen sind.
Gruß
Frank

Infos über meinen Bravo: Ist ein Freemont :ex DIVINA: 1,9 JTD 8v 120PS Dynamic EPIC Gray - PDC Hinten, Blue&Me, Eibach 50/30, nachträglich getönte Scheiben + Keil in der Frontscheibe, VisitorScope Sound System (RMS: 4x55 Watt + 1x 200 Watt Sub), orangene Bremssättel + Motorverkleidung

mz-computer

Bravo-Schrauber

  • »mz-computer« ist männlich

Beiträge: 324

Registrierungsdatum: 13. April 2009

Wohnort: Kappeln

Danksagungen: 4

  • Nachricht senden

108

Donnerstag, 20. August 2009, 09:32

ne den Km Stand kannst du so nicht manipulieren!!!

Oh man Viaitor denn muss ich erstmal eine rauchen gehen und denn fang ich an zu überlegen!!!1^^

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »mz-computer« (20. August 2009, 09:33)

Infos über meinen Bravo: T-Jet 120 PS, Weiß, getönte Scheiben, Eibach 50/30, LED Ausstiegslicht, blaue farbige Bedienelemente

mz-computer

Bravo-Schrauber

  • »mz-computer« ist männlich

Beiträge: 324

Registrierungsdatum: 13. April 2009

Wohnort: Kappeln

Danksagungen: 4

  • Nachricht senden

109

Donnerstag, 20. August 2009, 09:49

So denn hier mal die aufstellung und beschreibung

Zu allererst

Blaue LEDs:

Bauform: SMD PLCC2 Farbe Blau
Material: InGaN Gehäusefarbe Weiß / Linse Klar
Lichtleistung: 60 mCd 100 mCd 150 mCd
Lichtwellenlänge: 460 nm 465 nm 470 nm
Spannung: 2,70 Volt 3,30 Volt 3,50 Volt
Strom: 20 mA 35 mA
Strom gepulst: 50 mA
Abstrahlwinkel: 120°
Arbeitstemperatur: - 25°C bis + 85°C
Löttemperatur: 2 Sekunden 260°C
Maße 3,5 x 2,7 x 1,8 mm



Von den blauen brauchte ich:

Tacho:8
Türen:6
Mittelkonsole:13

Gesamt:



Rote LEDs:

Bauform: SMD PLCC2 Farbe Rot
Material: AlGaInP Gehäusefarbe Weiß / Linse Klar
Lichtleistung: 150 mCd 250 mCd 330 mCd
Lichtwellenlänge: 624 nm 632 nm 635 nm
Spannung: 1,70 Volt 1,90 Volt 2,00 Volt
Strom: 20 mA 35 mA
Strom gepulst: 50 mA
Abstrahlwinkel: 120°
Arbeitstemperatur: - 25°C bis + 85°C
Löttemperatur: 2 Sekunden 260°C
Maße 3,5 x 2,7 x 1,8 mm


Von den roten brauchte ich:

Tacho:21
Mittelkonsole:3

Infos über meinen Bravo: T-Jet 120 PS, Weiß, getönte Scheiben, Eibach 50/30, LED Ausstiegslicht, blaue farbige Bedienelemente

visitorsam

Moderator

  • »visitorsam« ist männlich

Beiträge: 4 681

Registrierungsdatum: 2. Februar 2009

Wohnort: Scherfede

Danksagungen: 15

  • Nachricht senden

110

Donnerstag, 20. August 2009, 10:07

Zitat

Original von mz-computer
So denn hier mal die aufstellung und beschreibung


Blaue LEDs:

Tacho:8 (Für Zahlen richtig?)
Türen:6 (Fensterheber Spiegel beide Seiten)
Mittelkonsole:13 (Linke und Rechte Seite vom Radio plus die 3 Knöpfe an der Lüftung)?

Rote LEDs:

Tacho:21 (2x für die Zahlen km/h und u/Min?, 6x Zeiger? der Rest fürs Display (13x) )
Mittelkonsole:3 für die Lampen an den Knöpfen der Lüftung?


Wie sieht es den mit der ASR Lampe und der Schlüssellampe in der Mittelkonsole aus?
Gruß
Frank

Infos über meinen Bravo: Ist ein Freemont :ex DIVINA: 1,9 JTD 8v 120PS Dynamic EPIC Gray - PDC Hinten, Blue&Me, Eibach 50/30, nachträglich getönte Scheiben + Keil in der Frontscheibe, VisitorScope Sound System (RMS: 4x55 Watt + 1x 200 Watt Sub), orangene Bremssättel + Motorverkleidung

mz-computer

Bravo-Schrauber

  • »mz-computer« ist männlich

Beiträge: 324

Registrierungsdatum: 13. April 2009

Wohnort: Kappeln

Danksagungen: 4

  • Nachricht senden

111

Donnerstag, 20. August 2009, 10:12

Zitat

Original von visitorsam

Zitat

Original von mz-computer
So denn hier mal die aufstellung und beschreibung



Tacho:21 (2x für die Zahlen km/h und u/Min?, 6x Zeiger? der Rest fürs Display (13x) )
Mittelkonsole:3 für die Lampen an den Knöpfen der Lüftung?


Wie sieht es den mit der ASR Lampe und der Schlüssellampe in der Mittelkonsole aus?




Tacho 2 x Ziffernblatt, 1 x Reservelampe, 18 Display
Mittelkonsole RICHTIG


Die habe ich alle blau gemacht sind auch schon mit reingerechnet!!!vll bau ich das Ding auch nochmal auseinandert und hau da noch rote rein für die beiden!!

Infos über meinen Bravo: T-Jet 120 PS, Weiß, getönte Scheiben, Eibach 50/30, LED Ausstiegslicht, blaue farbige Bedienelemente

visitorsam

Moderator

  • »visitorsam« ist männlich

Beiträge: 4 681

Registrierungsdatum: 2. Februar 2009

Wohnort: Scherfede

Danksagungen: 15

  • Nachricht senden

112

Donnerstag, 20. August 2009, 10:19

Zitat

Original von mz-computer

Tacho 2 x Ziffernblatt, 1 x Reservelampe, 18 Display
Mittelkonsole RICHTIG


Die habe ich alle blau gemacht sind auch schon mit reingerechnet!!!vll bau ich das Ding auch nochmal auseinandert und hau da noch rote rein für die beiden!!


Also hast du die LEDs für die Zeiger nicht getauscht.. Aber dafür die Reserve LED

Fass ich mal zusammen:
Türen Links und Rechts: 6x
Tachozahlen: 10x (davon bei dir 2x Rot 8x Blau)
Display: 18x (kleines Display, nicht das Rekonfigurierbare)
Links und Rechts vom Radio: 10x (einschließlich der gelben ASR LED und der Roten im für die Wegfahrsperre) (für Kofferraum Taste 1x extra, für PDC Vorne wären 2 Stück extra nötig)
Lüftung 6 (3 für die Schalter, 3 für die Kontroll LED)

gesamt: 50 - 53 LEDs + Radio (Wenn du das mal öffnen köntest wären dir glaube ich auch viele Dankbar)
Gruß
Frank

Dieser Beitrag wurde bereits 5 mal editiert, zuletzt von »visitorsam« (20. August 2009, 11:03)

Infos über meinen Bravo: Ist ein Freemont :ex DIVINA: 1,9 JTD 8v 120PS Dynamic EPIC Gray - PDC Hinten, Blue&Me, Eibach 50/30, nachträglich getönte Scheiben + Keil in der Frontscheibe, VisitorScope Sound System (RMS: 4x55 Watt + 1x 200 Watt Sub), orangene Bremssättel + Motorverkleidung

mz-computer

Bravo-Schrauber

  • »mz-computer« ist männlich

Beiträge: 324

Registrierungsdatum: 13. April 2009

Wohnort: Kappeln

Danksagungen: 4

  • Nachricht senden

113

Donnerstag, 20. August 2009, 10:51

Zitat

Original von visitorsam


Links und Rechts vom Radio: 13x (einschließlich der gelben ASR LED und der Roten im für die




10 Stück

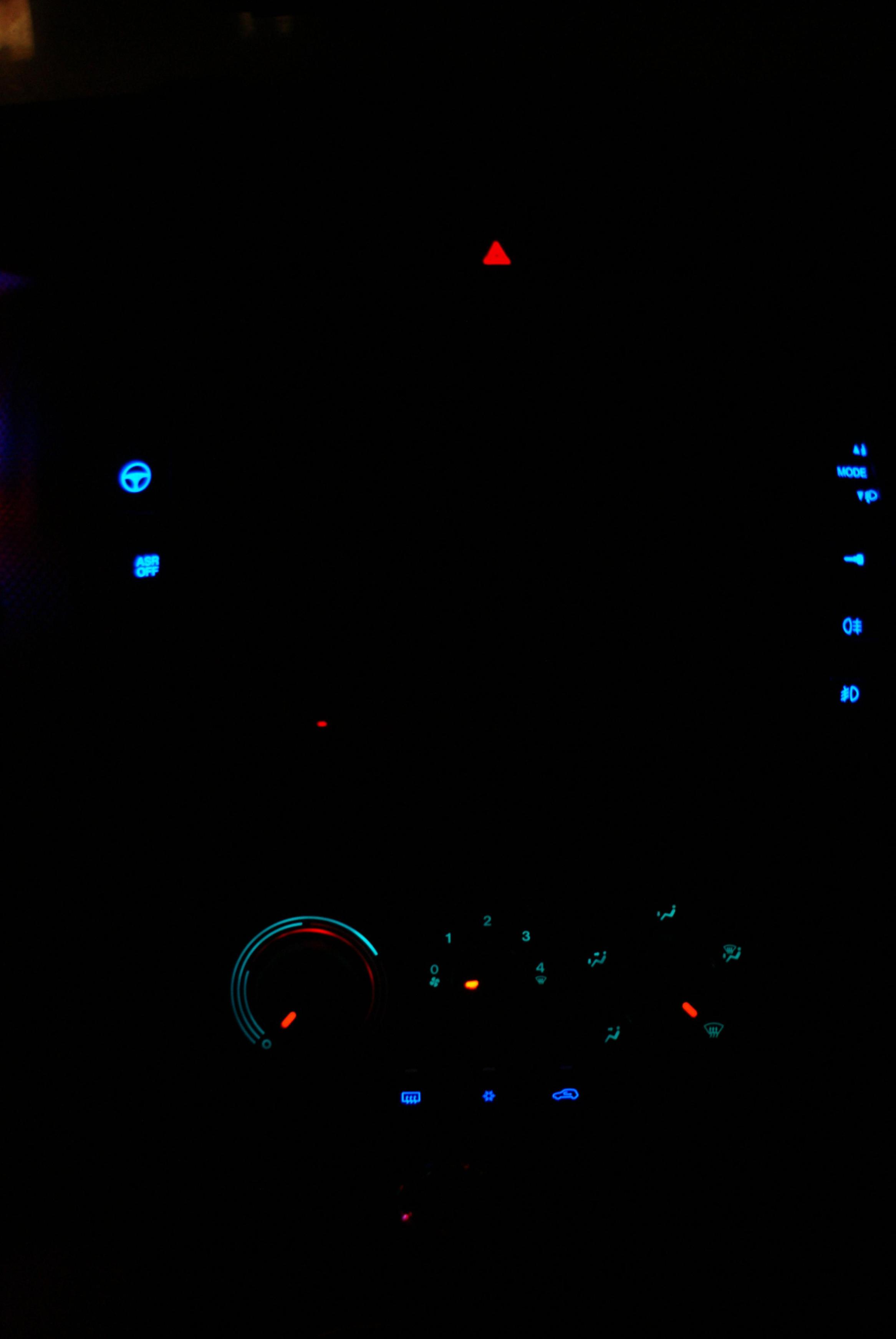

»mz-computer« hat folgendes Bild angehängt:
  • DSC00633.jpg

Infos über meinen Bravo: T-Jet 120 PS, Weiß, getönte Scheiben, Eibach 50/30, LED Ausstiegslicht, blaue farbige Bedienelemente

tuxedo21

Bravo-Profi

  • »tuxedo21« ist männlich

Beiträge: 443

Registrierungsdatum: 26. Januar 2009

Danksagungen: 15

  • Nachricht senden

114

Freitag, 21. August 2009, 09:39

so allso diese tür und mittelkonsolengeschichte hab ich ja nu durch jetz nur noch die frage wie krieg ich den tacho auf? ich mach auch noch foddos
Es ist eagl, in wlehcer Rienhnelfoge die Bcuhtsbaen in eniem Wrot sethen, das enizg wcihitge dbaei ist, dsas der estre und lzete Bcuhtsbae am rcihgiten Paltz snid. Der Rset knan ttolaer Bölsdinn sien, und du knasnt es torztedm onhe Porbelme lseen.

Infos über meinen Bravo: 1.4 16V symphonie blau, blaues Interieur, Borbet X8 Felgen und JVC KW AVX 810

mz-computer

Bravo-Schrauber

  • »mz-computer« ist männlich

Beiträge: 324

Registrierungsdatum: 13. April 2009

Wohnort: Kappeln

Danksagungen: 4

  • Nachricht senden

115

Freitag, 21. August 2009, 12:03

Rausnehmen und denn sind hinten kleine teile die du hochdrücken musst und denn kannst du das Teil habnehmen!!denn sind da noch 2 kleine Schrauben zwischen den Tachoscheiben die du lösen muss.Wenn du das hast kannst du die Nadeln abnehmen und denn hast du die LP in der Hand!

Infos über meinen Bravo: T-Jet 120 PS, Weiß, getönte Scheiben, Eibach 50/30, LED Ausstiegslicht, blaue farbige Bedienelemente

tuxedo21

Bravo-Profi

  • »tuxedo21« ist männlich

Beiträge: 443

Registrierungsdatum: 26. Januar 2009

Danksagungen: 15

  • Nachricht senden

116

Freitag, 21. August 2009, 16:04

ok werd mich da ma drum kümmern vielleicht krieg ich auch noch ne andere farbkombination hin :-)
Es ist eagl, in wlehcer Rienhnelfoge die Bcuhtsbaen in eniem Wrot sethen, das enizg wcihitge dbaei ist, dsas der estre und lzete Bcuhtsbae am rcihgiten Paltz snid. Der Rset knan ttolaer Bölsdinn sien, und du knasnt es torztedm onhe Porbelme lseen.

Infos über meinen Bravo: 1.4 16V symphonie blau, blaues Interieur, Borbet X8 Felgen und JVC KW AVX 810

mz-computer

Bravo-Schrauber

  • »mz-computer« ist männlich

Beiträge: 324

Registrierungsdatum: 13. April 2009

Wohnort: Kappeln

Danksagungen: 4

  • Nachricht senden

117

Freitag, 21. August 2009, 16:05

viel Spaß!!!! welche Frarben schweben dir denn im Kopf rum??

Infos über meinen Bravo: T-Jet 120 PS, Weiß, getönte Scheiben, Eibach 50/30, LED Ausstiegslicht, blaue farbige Bedienelemente

tuxedo21

Bravo-Profi

  • »tuxedo21« ist männlich

Beiträge: 443

Registrierungsdatum: 26. Januar 2009

Danksagungen: 15

  • Nachricht senden

118

Freitag, 21. August 2009, 19:10

nunja genau weiß ichs noch nich aber blau als kernfarbe is jedenfalls dabei und den rest ma gucken und danke für die infos mz
Es ist eagl, in wlehcer Rienhnelfoge die Bcuhtsbaen in eniem Wrot sethen, das enizg wcihitge dbaei ist, dsas der estre und lzete Bcuhtsbae am rcihgiten Paltz snid. Der Rset knan ttolaer Bölsdinn sien, und du knasnt es torztedm onhe Porbelme lseen.

Infos über meinen Bravo: 1.4 16V symphonie blau, blaues Interieur, Borbet X8 Felgen und JVC KW AVX 810

mz-computer

Bravo-Schrauber

  • »mz-computer« ist männlich

Beiträge: 324

Registrierungsdatum: 13. April 2009

Wohnort: Kappeln

Danksagungen: 4

  • Nachricht senden

119

Samstag, 22. August 2009, 07:04

np!!!helfe gern weiter!!!

Infos über meinen Bravo: T-Jet 120 PS, Weiß, getönte Scheiben, Eibach 50/30, LED Ausstiegslicht, blaue farbige Bedienelemente

tuxedo21

Bravo-Profi

  • »tuxedo21« ist männlich

Beiträge: 443

Registrierungsdatum: 26. Januar 2009

Danksagungen: 15

  • Nachricht senden

120

Samstag, 29. August 2009, 13:49

ähm jetz ma ne andere geschichte die es dir eventuell auch erleichtern würde zwecks heizungssteuerung und zwar hab ich bei co*rad leuchtmittel in blau gesehen für solche innenraumbeleuchtungen nur das prob is da steht zwar der sockeltyp nur ich kenn den von den originalen nich würde aber die ganze foliengeschichte wegfallen lassen weißt was ich mein? bzw. kennt jemand den sockeltyp der leuchtmittel von der heizungssteuerung sind zwei stück drinne. thx im vorraus.

defakto brauchst du dann nur die orange folie rausnehmen die blauen birnen reinstecken und gut is gewesen weil sich das licht ja von selbst über die lichtwellenleiter verteilt
Es ist eagl, in wlehcer Rienhnelfoge die Bcuhtsbaen in eniem Wrot sethen, das enizg wcihitge dbaei ist, dsas der estre und lzete Bcuhtsbae am rcihgiten Paltz snid. Der Rset knan ttolaer Bölsdinn sien, und du knasnt es torztedm onhe Porbelme lseen.

Dieser Beitrag wurde bereits 3 mal editiert, zuletzt von »tuxedo21« (29. August 2009, 13:52)

Infos über meinen Bravo: 1.4 16V symphonie blau, blaues Interieur, Borbet X8 Felgen und JVC KW AVX 810
