Montag, 13. April 2009, 22:56


Wird nicht angezeigt, wenn Sie angemeldet sind!

Do have some pictures from the second connector?
May be you took the wrong one?

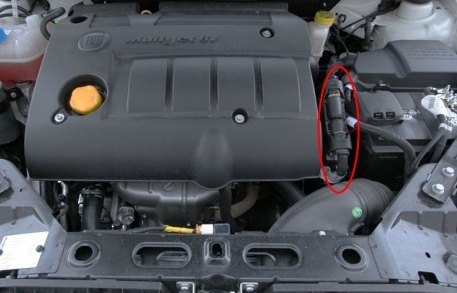

Does your engine look like this one?
»tagwia« hat folgendes Bild angehängt:
  • Bravo_Weiss_38.jpg

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »tagwia« (13. April 2009, 23:02)

Infos über meinen Bravo: ist sowas von schön... rot!


TOMBY_CZ

Mitglied

  • »TOMBY_CZ« ist männlich

Beiträge: 9

Registrierungsdatum: 13. April 2009

  • Nachricht senden

222

Montag, 13. April 2009, 23:02

Yes, it's mine motor. Fotos are from upper of these two connestors.
The smallest of them haven't so much cables.
Bravo 198, 1.9 MJT 88kW

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »TOMBY_CZ« (13. April 2009, 23:06)

Infos über meinen Bravo: 1.9 MJT 88kW


tagwia

Bravo-Fahrer

  • »tagwia« ist männlich

Beiträge: 92

Registrierungsdatum: 11. Dezember 2008

Wohnort: NRW

Danksagungen: 1

  • Nachricht senden

223

Montag, 13. April 2009, 23:06

Then i suggest to check the lower one, too.

Infos über meinen Bravo: ist sowas von schön... rot!


TOMBY_CZ

Mitglied

  • »TOMBY_CZ« ist männlich

Beiträge: 9

Registrierungsdatum: 13. April 2009

  • Nachricht senden

224

Montag, 13. April 2009, 23:08

Tomorrow I try watch smaller of them. Bigger look likes very diferent than connector at T-Jet motor.
Bravo 198, 1.9 MJT 88kW

Infos über meinen Bravo: 1.9 MJT 88kW


TOMBY_CZ

Mitglied

  • »TOMBY_CZ« ist männlich

Beiträge: 9

Registrierungsdatum: 13. April 2009

  • Nachricht senden

225

Dienstag, 14. April 2009, 19:37

Hi,
here are pictures from smaller connector from M001.




Once more I tried to find free connector around the steering wheel and nothing.
So now I have a question, if is anyone, who has 120PS 1.9 with original tempomat to compare connectors on M001. Maybe is under the window inside, where I can't see it.
Is possible, that my M001 doesn't support CC :-(
Bravo 198, 1.9 MJT 88kW

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »TOMBY_CZ« (14. April 2009, 19:40)

Infos über meinen Bravo: 1.9 MJT 88kW


tagwia

Bravo-Fahrer

  • »tagwia« ist männlich

Beiträge: 92

Registrierungsdatum: 11. Dezember 2008

Wohnort: NRW

Danksagungen: 1

  • Nachricht senden

226

Mittwoch, 15. April 2009, 00:04

Hi,

it seems you are right.
The connector(s) of the 1.9 M-Jet are definitely different from the connectors used in the T-Jet models.
So, now you need someone who has the electrical plans for the M-Jet model to identify the correct 'pins' for the CC, but unfortunately i do not have this material.

By the way:
Did you look at this place, too?
Klick

Mal eine Frage in die Runde:
Kann jemand TOMBY_CZ mit dem passenden Schaltplan für die CC in einem 1.9 M-Jet aushelfen? Der Plan in dados Anleitung passt offensichtlich nur auf die T_Jets.

Infos über meinen Bravo: ist sowas von schön... rot!


scubidu24

Bravo-Professor

Beiträge: 2 063

Registrierungsdatum: 19. Oktober 2008

Danksagungen: 14

  • Nachricht senden

227

Mittwoch, 15. April 2009, 00:11

Tomby: As far as I know, all the M-Jets do have the Connector, they are just hidden around the steering wheel. Did you make absolutely sure that the Connector isn't there?

Infos über meinen Bravo: T-Jet 150 PS, dezent optimiert :)


tagwia

Bravo-Fahrer

  • »tagwia« ist männlich

Beiträge: 92

Registrierungsdatum: 11. Dezember 2008

Wohnort: NRW

Danksagungen: 1

  • Nachricht senden

228

Mittwoch, 15. April 2009, 00:16

Scubidu24,

das habe ich auch zuerst geglaubt, aber es gab hier im Thread doch ein paar Wortmeldungen von M-Jet Fahrern, die keinen Stecker gefunden haben.
Man orakelte, dass es am Baujahr liegen könnte...also könnte TOMBY_CZ recht haben.

Infos über meinen Bravo: ist sowas von schön... rot!


scubidu24

Bravo-Professor

Beiträge: 2 063

Registrierungsdatum: 19. Oktober 2008

Danksagungen: 14

  • Nachricht senden

229

Mittwoch, 15. April 2009, 00:22

So wie ich ihn verstanden habe, hat er nur die untere Abdeckung runtergemacht, um sicher zu sein, sollte er auch noch oben schauen...

Infos über meinen Bravo: T-Jet 150 PS, dezent optimiert :)


TOMBY_CZ

Mitglied

  • »TOMBY_CZ« ist männlich

Beiträge: 9

Registrierungsdatum: 13. April 2009

  • Nachricht senden

230

Mittwoch, 15. April 2009, 10:35

Hi all!
So I forgot to watch eLearn CD. At evening I once more watched and tried all connectors around steering wheel. Anyone was free. Everyone was connected to the ring under the steering wheel.

In eLearn a found diferences between motors.
Connectors depends on motors and DPF filter.
In my motor are these pins for CC:
38, 56, 77, 78 and in reality I have them filled with yellow pins.
Now I have to lay cables as in guide for 150 T-Jet.
Bravo 198, 1.9 MJT 88kW

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »TOMBY_CZ« (15. April 2009, 10:39)

Infos über meinen Bravo: 1.9 MJT 88kW



dado

Bravo-Fan

  • »dado« ist männlich

Beiträge: 149

Registrierungsdatum: 25. Februar 2008

Wohnort: Italien

  • Nachricht senden

231

Mittwoch, 15. April 2009, 14:18

Hi Tomby,
if the pins are blocked by the yellow pins, you can start with the work. But be 100% sure, that these are the correct numbers for your car.
On the electronic scheme you see for what every cable is for. This is important if you buy the arm from Alfa Romeo.
Obviously they don't use the same colors. Check every function of the arm whit a ohmmeter and compare it to the scheme before you connect it to your car.

greetz,
dado

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »dado« (15. April 2009, 14:19)

Infos über meinen Bravo: 1.4 T-Jet 150CV sport


TOMBY_CZ

Mitglied

  • »TOMBY_CZ« ist männlich

Beiträge: 9

Registrierungsdatum: 13. April 2009

  • Nachricht senden

232

Mittwoch, 15. April 2009, 20:12

scubidu24: I had all covers around steering wheel down. But nothing.

dado:
What is the best for cables with pins in M010A. I think, that get another one will be diificult problem. Can I use some other electric part on it?

I'm not good at electric in the car. Do you mean compair function with ohmemeter between cables from M010A and free lay CC arm?
This way I can recognise CC function on M010A before buy CC arm, is it?

Thanks all

TOMBY_CZ
Bravo 198, 1.9 MJT 88kW

Infos über meinen Bravo: 1.9 MJT 88kW


tagwia

Bravo-Fahrer

  • »tagwia« ist männlich

Beiträge: 92

Registrierungsdatum: 11. Dezember 2008

Wohnort: NRW

Danksagungen: 1

  • Nachricht senden

233

Mittwoch, 15. April 2009, 23:38

TOMBY_CZ,

if you are not familiar with electric components, wiring and/or electronic schemes, then you should do yourself a favour and look for someone else who can!
There is a potentially risk to destroy your M001 while connecting the wires in the wrong order.

Infos über meinen Bravo: ist sowas von schön... rot!


dado

Bravo-Fan

  • »dado« ist männlich

Beiträge: 149

Registrierungsdatum: 25. Februar 2008

Wohnort: Italien

  • Nachricht senden

234

Donnerstag, 16. April 2009, 09:06

I totally agree with tagwia!
If you're not absolutly sure about what you're doing, you better don't do it. The electronic part is very delicate.
And remember - you'll need approx. 4 hours to do this work, because you have to act very carefully. Trust me - it's cheaper to be careful than buying a new M001 ;)

As tagwia wrote a couple of posts earlier, he took the cables from an old floppy drive. I took the cables from an old Fiat cable harness.
It doesn't matter where you take the cables from, just be sure that the cable socket is identical to the original ones (it has to guarantie permanent contact), and that the cables are well isolated. Maybe you lay them trough a tube, to protect them against mechanical action.

I ment to test the functions of the arm whit an ohmmeter. So you know which cable of the arm you have to connect to the M001.

I'm not sure if your M001 provides the Cruise Control function, but I think so. Also I didn't know if it works, before i tested it... So i wouldn't be worry about that.

Cheers,
dado

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »dado« (16. April 2009, 09:07)

Infos über meinen Bravo: 1.4 T-Jet 150CV sport


TOMBY_CZ

Mitglied

  • »TOMBY_CZ« ist männlich

Beiträge: 9

Registrierungsdatum: 13. April 2009

  • Nachricht senden

235

Freitag, 17. April 2009, 18:20

Hi,
I'm understanding of the scheme, but I haven't experience with so small cables.
I decided, let it do with someone expert. For him it will be work for hour.

Thanks for all
TOMBY_CZ
Bravo 198, 1.9 MJT 88kW

Infos über meinen Bravo: 1.9 MJT 88kW


tagwia

Bravo-Fahrer

  • »tagwia« ist männlich

Beiträge: 92

Registrierungsdatum: 11. Dezember 2008

Wohnort: NRW

Danksagungen: 1

  • Nachricht senden

236

Freitag, 17. April 2009, 22:16

TOMBY_CZ,

that sounds good.
Please give us a note when your project has come to an successful end.
... and post some pictures, so we can proof and appreciate your work. :-D

Good luck and have a nice weekend,
Jörg

Infos über meinen Bravo: ist sowas von schön... rot!


Poli 196

Bravo-Fan

  • »Poli 196« ist männlich

Beiträge: 76

Registrierungsdatum: 1. Mai 2009

Wohnort: Straelen

Danksagungen: 1

  • Nachricht senden

237

Sonntag, 10. Mai 2009, 08:11

Tempomat

Hallo
ich Haber eine Frage ,
Wer hat schon bei Bravo Tempomat Nachgerüstet :shock:

Infos über meinen Bravo: 120PS 8V Bj 07 Diesel


stiffmeister

Bravo-Schrauber

Beiträge: 285

Registrierungsdatum: 5. März 2009

Wohnort: nähe Limburg a.d. Lahn

  • Nachricht senden

238

Sonntag, 10. Mai 2009, 12:16

gibt es einen riesen thread drüber.

der heist: tempomat nachrüsten

einfach mal die sucher benutzen

Edit by poldiausw:

Danke für den Hinweis an ihn!
Habe das Thema dann dem bestehenden zugefügt!

Gruß
Oliver
Deluxe-Sonderposten.de

Infos über meinen Bravo: 1.4 T-Jet 150 PS , Schwarz Metallic, Einparkhilfe hinten, Blue&Me NAV, MP3, Bi-Xenon, Tagfahrlicht, CruiseControl


TOMBY_CZ

Mitglied

  • »TOMBY_CZ« ist männlich

Beiträge: 9

Registrierungsdatum: 13. April 2009

  • Nachricht senden

239

Donnerstag, 28. Mai 2009, 18:33

Hi all!
I'm cruising!!!!!! Very very thanks to all here!!!
Diference is in pins at connector.
All work about cables was made in original Fiat service with all guarantee.
Now I have to adapt cover on it.

Price:
Work with material: 28 €
AR 147 CC harm: 72 €
Bravo 198, 1.9 MJT 88kW

Infos über meinen Bravo: 1.9 MJT 88kW


dado

Bravo-Fan

  • »dado« ist männlich

Beiträge: 149

Registrierungsdatum: 25. Februar 2008

Wohnort: Italien

  • Nachricht senden

240

Freitag, 29. Mai 2009, 09:00

Yeah!
Great job, congratulations.
But.. you say the cable work has been done by Fiat and Cruise Control is under warranty? It seems that Fiat CZ is more flexible than in other countries ^^

Well, have fun with CC, and I wish you a good "cruise" into the weekend!
Cheers

Infos über meinen Bravo: 1.4 T-Jet 150CV sport
